PTFE聚四氟乙烯套管产品尺寸公差表(PTFE Tube Product size Tolerance Table)

规格 (AWG)	内径(D)(mm) (Inside diameter)	壁厚(T)（mm） Wall-thickness			包装长度（米/盘） Packing Length (Meter/Roll)
		S-型(S-TYPE)	T-型 (T-TYPE)	L-型 (L-TYPE)	包装长度（米/盘） Packing Length (Meter/Roll)
		S-型(S-TYPE)	T-型 (T-TYPE)	L-型 (L-TYPE)	S-TYPE	T-TYPE	L-TYPE
30	0.30±0.05	0.23±0.05	0.23±0.05	0.15±0.04	305	305	305
28	0.38±0.05				305	305	305
26	0.46±0.05				305	305	305
24	0.56±0.05	0.30±0.06	0.25±0.06		305	305	305
23	0.66±0.05				305	305	305
22	0.71±0.05				305	305	305
21	0.81±0.05				305	305	305
20	0.86±0.05	0.40±0.07	0.30±0.06		305	305	305
19	0.96±0.05				305	305	305
18	1.07±0.05				305	305	305
17	1.19±0.05				305	305	305
16	1.34±0.05				305	305	305
15	1.50±0.05				153	153	153
14	1.68±0.08			0.20±0.05	153	153	153
13	1.93±0.08				153	153	153
12	2.16±0.08				153	153	153
11	2.41±0.08				153	153	153
10	2.69±0.08				153	153	153
9	3.00±0.08	0.50±0.07	0.38±0.07		100	100	100
8	3.38±0.08				100	100	100
7	3.76±0.08				100	100	100
6	4.22±0.08			0.25±0.06	100	100	100
5	4.72±0.10				100	100	100
4	5.28±0.10				100	100	100
3	5.94±0.10				100	100	100
2	6.68±0.10				100	100	100
1	7.46±0.10				100	100	100
0	8.38±0.10				100	100	100

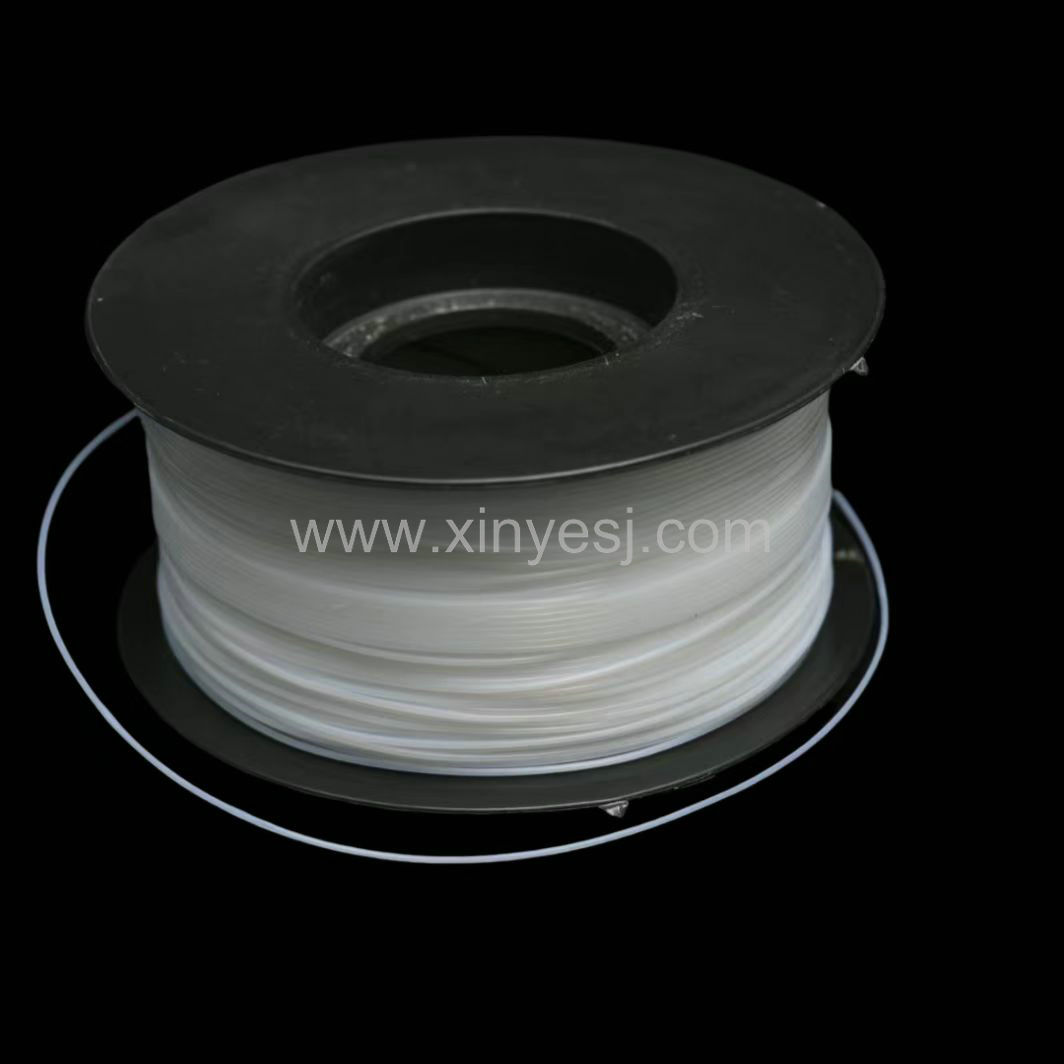

注：标准颜色：透明，可按要求订制各种规格及颜色！

●光纤护套的外覆
