热缩号码管

标准型（600V）热缩套管规格

产品规格	收缩前尺寸(mm		完全收缩后尺寸(mm		包装长度M	适用范围 (mm)
产品规格	内径(D	平均壁厚(T)	内径(D)	壁厚(T)	包装长度M	适用范围 (mm)
φ0.6	0.9±0.2	0.15±0.03	≤0.40	0.28±0.06	200±2	0.4—0.7
φ0.7	0.9±0.2	0.15±0.03	≤0.45	0.28±0.06	200±2	0.5—0.7
φ0.8	1.1±0.2	0.15±0.03	≤0.50	0.30±0.06	200±2	0.6—0.8
φ1.0	1.5±0.2	0.18±0.03	≤0.60	0.36±0.08	200±2	0.75—0.9
φ1.5	2.0±0.3	0.18±0.03	≤0.85	0.36±0.08	200±2	0.95—1.4
φ2.0	2.5±0.3	0.20±0.04	≤1.00	0.40±0.08	200±2	1.1—1.8
φ2.5	3.0±0.3	0.20±0.04	≤1.25	0.40±0.08	200±2	1.35—2.3
φ3.0	3.5±0.4	0.20±0.04	≤1.5	0.40±0.08	200±2	1.6—2.7
φ3.5	4.0±0.4	0.22±0.04	≤1.75	0.44±0.08	200±2	1.85—3.2
φ4.0	4.5±0.4	0.25±0.04	≤2.0	0.50±0.08	200±2	2.1—3.6
φ4.5	5.0±0.4	0.25±0.04	≤2.25	0.50±0.08	100±1	2.35—4.0
φ5.0	5.5±0.4	0.25±0.04	≤2.5	0.50±0.08	100±1	2.6—4.5
φ5.5	6.0±0.4	0.25±0.04	≤2.75	0.50±0.08	100±1	2.8—5.5
φ6.0	6.5±0.4	0.28±0.04	≤3.0	0.55±0.08	100±1	3.1—5.4
φ6.5	7.0±0.4	0.28±0.04	≤3.25	0.55±0.08	100±1	3.2—6.0
φ7.0	7.5±0.4	0.28±0.04	≤3.5	0.55±0.08	100±1	3.7—6.3
φ8.0	8.5±0.5	0.28±0.04	≤4.0	0.60±0.10	100±1	4.2—7.2
φ9.0	9.5±0.5	0.30±0.05	≤4.5	0.60±0.10	100±1	4.7—8.0
φ10	10.5±0.5	0.30±0.05	≤5.0	0.60±0.10	100±1	5.2—9.0
φ11	11.5±0.5	0.30±0.05	≤5.5	0.60±0.10	100±1	5.7—10
φ12	12.5±0.5	0.30±0.05	≤6.0	0.60±0.10	100±1	6.2—11
φ13	13.5±0.5	0.35±0.06	≤6.5	0.70±0.10	100±1	6.7—12
φ14	14.5±0.5	0.35±0.06	≤7.0	0.70±0.10	100±1	7.3—13
φ15	15.5±0.5	0.40±0.08	≤7.5	0.75±0.10	100±1	7.8—14
φ16	16.5±0.5	0.40±0.08	≤8.0	0.75±0.10	100±1	8.3—15
φ17	17.5±0.5	0.40±0.08	≤8.5	0.75±0.10	100±1	8.8—16
φ18	19.0±0.7	0.40±0.08	≤9.0	0.75±0.10	100±1	9.3—17
φ20	21.0±0.7	0.40±0.08	≤10.0	0.75±0.10	100±1	10.4—19
φ22	23.0±0.7	0.40±0.08	≤11.0	0.80±0.10	100±1	11.4—21
φ25	26.0±0.7	0.50±0.10	≤12.5	0.90±0.10	50±0.5	12.8—24
φ28	29.0±0.7	0.50±0.10	≤14.0	0.90±0.10	50±0.5	14.4—29
φ30	31.0±0.7	0.50±0.10	≤15.0	0.95±0.10	50±0.5	16-29
φ35	36.0±0.7	0.50±0.10	≤17.5	1.00±0.12	50±0.5	18-34
φ40	41.0±0.7	0.55±0.10	≤20.0	1.00±0.12	50±0.5	21-39
φ45	46.0±0.7	0.55±0.10	≤22.5	1.00±0.12	25±0.5	23-44
φ50	51.0±0.7	0.55±0.10	≤25.0	1.00±0.12	25±0.5	26-49
附产品图示：平均壁厚 = ( 最高点壁厚 + 最低点壁厚 ) ÷ 2

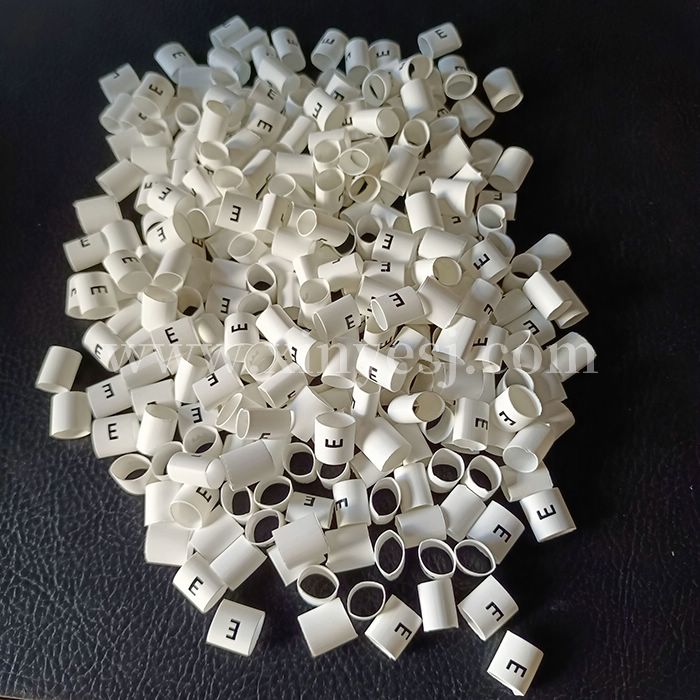

热缩标识管，已广泛地用于各个领域的永久性标识，可以确保设备制造、维修、系统安全、运行管理的可靠性，其具体用途如下：

1、一般性制造厂电气线路、车间的荫蔽电力电缆、中央控制室、信息线路布局标识和对接标识；

2、通讯线路的去向和对接口标识，程控设备和光纤光缆，分线盒，接线盒；

3、银行金融机构信息管理体系线路的去向和对接口标识；

4、社区住所、高层建筑的电气线路、煤气管、水管，电话线、电力电缆、水电煤气和英特网线、电脑抄表线的去向和对接口标识。

5、动车、地铁地道工程：电气线路施工、安装和维修电气线路的去向和对接口标识；

6、飞机、、汽车、火车等制造业：电气线路安装和维修电气线路对接口分组标识；

7、军工潜艇、轮船、导弹等制造业：电气线路安装和维修电气线路对接口分组标识；

8、化工厂管线标识：合成氨厂、石化企业、尿素厂等大型化工厂的氢气、水煤气、氮气管道线路介质属性和走向标识。
