带胶双壁热缩管
产品名称: 带胶双壁热缩管
产品型号: 2.4-50MM
点击次数: 次
  产品性能

无卤环保双壁管

(3X)

性能

PROPERTY

测试方法

TEST METHOD

标准

STANTARD

拉伸强度(MPa)

Tensile Strength(MPa)

ASTM D2671

≥10.4

断裂伸长率(%)

Elongation(%)

ASTM D2671

≥200

老化后拉伸强度(MPa)

Tensile Strength after aging(MPa)

UL224 158℃×168h

≥7.3

老化后断裂伸长率(%)

Elongation at Break after aging(%)

UL224 158℃×168h

≥100

击穿强度(kv/mm)            Dielectric strength(kv/mm)

IEC 60243

≥15

体积电阻率(Ω.cm)

Volume resistance(Ω.cm)

IEC 60093


≥1×1014

适用温度

Operation temperature

-45℃~125℃

额定电压

Rated Voltage

600V

收缩温度(℃)

Shrink temperature

125℃~200℃

收缩倍率/纵向收缩率

Shrink Ratio/Longitudinal Shrink Ratio

收缩倍率 3：1 / 纵向收缩率≤±8% Shrink Ratio 3:1/

Longitudinal Shrink Ratio≤±8%

环保

Environment

符合日本 SONY 环保标准

SONY Compliant



标准颜色

Standard Color

黑色(其他颜色可订做)

Black  ( Other  color  available  upon

request)

材质：⑴聚烯烃；⑵热熔胶

material：⑴ EVA；⑵Hot-Melt Adhesive


上一个     【下一个】
产品详情

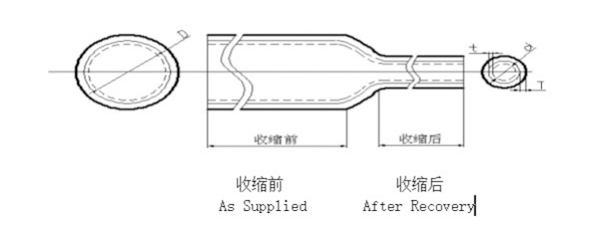

 产品图纸 Product Draw

  产品尺寸规格表 Product Size

双壁管尺寸规格

(3X) Specification

规格

Size

收缩前尺寸

As Supplied (mm)

收缩后尺寸

After Recovery(mm)

标准包装    Standard Package

毫米

mm

最小内径D

Min I.D.

最大内径d Max I.D.

总壁厚 T+t Total W.T.

胶层厚度 t

Adhesive

thickness

米/盘 m/spool

米/根 m/pcs

Φ2.4

≥2.4

≤0.8

0.70±0.30

0.40±0.20

200

—

φ3.2

≥3.2

≤1.0

0.70±0.30

0.40±0.20

200

—

φ4.8

≥4.8

≤1.6

1.05±0.30

0.40±0.20

100

—

φ6.4

≥6.4

≤2.2

1.25±0.30

0.45±0.20

100

—

φ7.9

≥7.9

≤2.7

1.35±0.30

0.45±0.20

100

—

φ9.5

≥9.5

≤3.2

1.35±0.30

0.45±0.20

50

—

φ12.7

≥12.7

≤4.2

1.65±0.30

0.50±0.20

—

1.22

φ15.0

≥15.0

≤5.2

1.80±0.30

0.55±0.30

—

1.22

φ19.1

≥19.1

≤6.3

1.95±0.30

0.60±0.30

—

1.22

φ25.4

≥25.4

≤8.5

2.00±0.40

0.60±0.30

—

1.22

φ30.0

≥30.0

≤10.2

2.15±0.40

0.65±0.30

—

1.22

φ39.0

≥39.0

≤13.5

2.45±0.40

0.75±0.30

—

1.22

φ50.0

≥50.0

≤17.0

2.75±0.40

0.80±0.30

—

1.22
