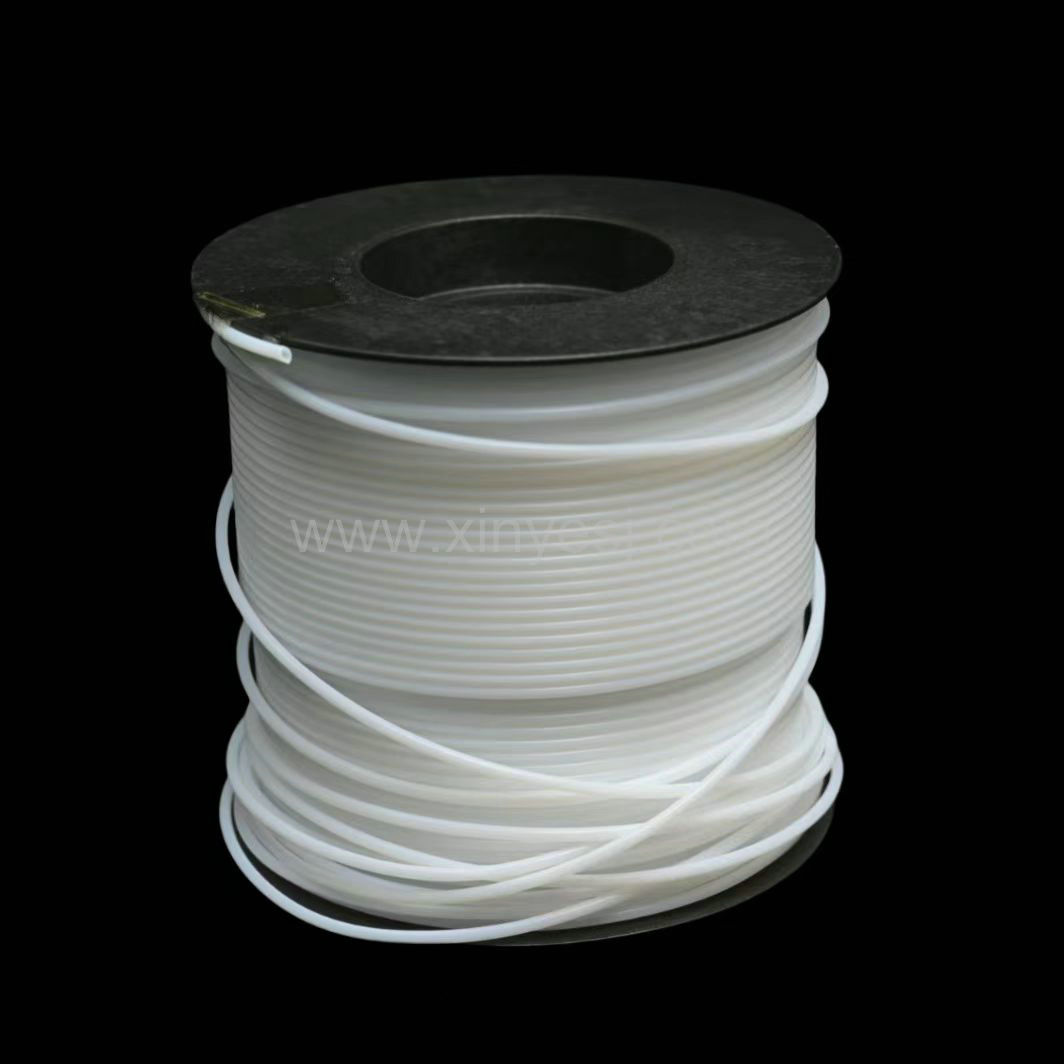

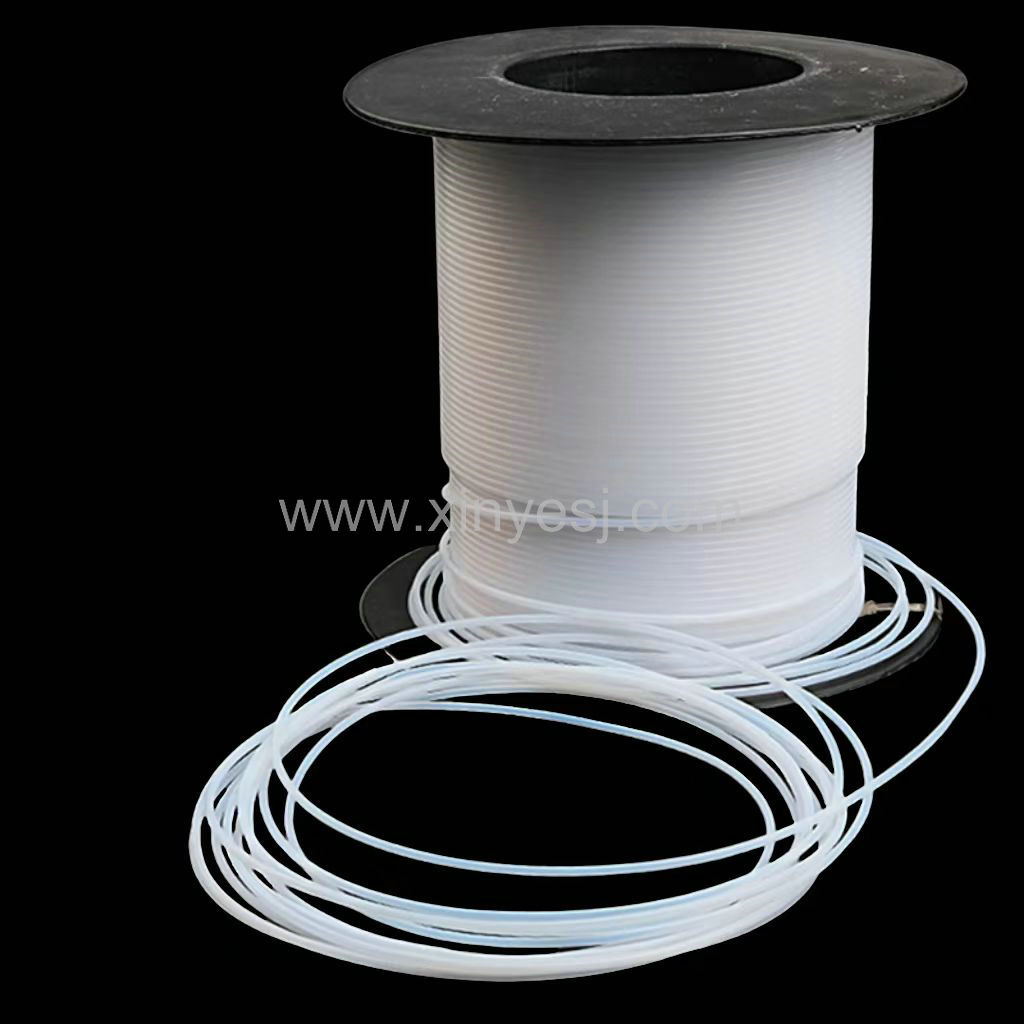

PTFE聚四氟乙烯管

PTFE聚四氟乙烯套管产品尺寸公差表(PTFE Tube Product size Tolerance Table)

规格 (AWG)	内径(D)(mm) (Inside diameter)	壁厚(T)（mm） Wall-thickness			包装长度（米/盘） Packing Length (Meter/Roll)
		S-型(S-TYPE)	T-型 (T-TYPE)	L-型 (L-TYPE)	包装长度（米/盘） Packing Length (Meter/Roll)
		S-型(S-TYPE)	T-型 (T-TYPE)	L-型 (L-TYPE)	S-TYPE	T-TYPE	L-TYPE
30	0.30±0.05	0.23±0.05	0.23±0.05	0.15±0.04	305	305	305
28	0.38±0.05				305	305	305
26	0.46±0.05				305	305	305
24	0.56±0.05	0.30±0.06	0.25±0.06		305	305	305
23	0.66±0.05				305	305	305
22	0.71±0.05				305	305	305
21	0.81±0.05				305	305	305
20	0.86±0.05	0.40±0.07	0.30±0.06		305	305	305
19	0.96±0.05				305	305	305
18	1.07±0.05				305	305	305
17	1.19±0.05				305	305	305
16	1.34±0.05				305	305	305
15	1.50±0.05				153	153	153
14	1.68±0.08			0.20±0.05	153	153	153
13	1.93±0.08				153	153	153
12	2.16±0.08				153	153	153
11	2.41±0.08				153	153	153
10	2.69±0.08				153	153	153
9	3.00±0.08	0.50±0.07	0.38±0.07		100	100	100
8	3.38±0.08				100	100	100
7	3.76±0.08				100	100	100
6	4.22±0.08			0.25±0.06	100	100	100
5	4.72±0.10				100	100	100
4	5.28±0.10				100	100	100
3	5.94±0.10				100	100	100
2	6.68±0.10				100	100	100
1	7.46±0.10				100	100	100
0	8.38±0.10				100	100	100

注：标准颜色：透明，可按要求订制各种规格及颜色！

产品性能参数：

                      项目
Item
试验方法
(Test Method)
特性参数
(Specifications)
比重(g/cm³)
(Specific Gravity)
ASTM D792
2.16
额定电压（V）
(Rated Voltage)
UL-224
600V（S）
300V（T）
150V（L）
UL认证额定温度(℃)
UL Rated Temperature
--
-80～200
抗张强度（MPa）
Tensile Strength
ASTM D638
24.5
断裂伸长率（%）
Elongation Ratio
ASTM D638
350
弯曲系数（MPa）
(Flexural Modulus)
ASTM D790
490
撞击强度
(Impact Strength)
ASTM D256+23℃-54℃J/m
-No Break-
107
硬度(Shore D)
(Hardness)
ASTM D2240
55
磨擦系数
(Coefficient Of Dynamic Friction)
--
0.1
熔点(℃)
(Melting Point)
--
327
             实际使用可达温度(℃)
(Service Temperature 20000h With 50% Retention Of Ultimate Elongation)
--
260
可燃性
(Inflammability)
               UL-224
VW-1
介电常数
(Dielectric Constant At 10³-10⁶Hz)
ASTM D150
2.1
击穿强度（2500V/60s）
Dielectric Strength
UL-224
YES
散逸因数
(Dissipation Factor At 10⁶Hz)
ASTM D150
0.0002
电弧系数(S)
(Arc Resistance)
ASTM D495                         (Stainless Steel Electrodes)
>300
体积电阻率（Ω·cm）
(Volume Resistivity)
ASTM D257
>10¹⁸
耐候性
(Weather Resistance)
“Weather-O-Meter”
(2000h)
无裂纹
No cracking
耐溶剂
(Solvent Resistance)
ASTM D543
优                      Excellent
耐化学
(Chemical Resistance)
ASTM D543
优                     Excellent

项目 Item	试验方法 (Test Method)	特性参数 (Specifications)
比重(g/cm³) (Specific Gravity)	ASTM D792	2.16
额定电压（V） (Rated Voltage)	UL-224	600V（S） 300V（T） 150V（L）
UL认证额定温度(℃) UL Rated Temperature	--	-80～200
抗张强度（MPa） Tensile Strength	ASTM D638	24.5
断裂伸长率（%） Elongation Ratio	ASTM D638	350
弯曲系数（MPa） (Flexural Modulus)	ASTM D790	490
撞击强度 (Impact Strength)	ASTM D256+23℃-54℃J/m	-No Break- 107
硬度(Shore D) (Hardness)	ASTM D2240	55
磨擦系数 (Coefficient Of Dynamic Friction)	--	0.1
熔点(℃) (Melting Point)	--	327
实际使用可达温度(℃) (Service Temperature 20000h With 50% Retention Of Ultimate Elongation)	--	260
可燃性 (Inflammability)	UL-224	VW-1
介电常数 (Dielectric Constant At 10³-10⁶Hz)	ASTM D150	2.1
击穿强度（2500V/60s） Dielectric Strength	UL-224	YES
散逸因数 (Dissipation Factor At 10⁶Hz)	ASTM D150	0.0002
电弧系数(S) (Arc Resistance)	ASTM D495 (Stainless Steel Electrodes)	>300
体积电阻率（Ω·cm） (Volume Resistivity)	ASTM D257	>10¹⁸
耐候性 (Weather Resistance)	“Weather-O-Meter” (2000h)	无裂纹 No cracking
耐溶剂 (Solvent Resistance)	ASTM D543	优 Excellent
耐化学 (Chemical Resistance)	ASTM D543	优 Excellent
